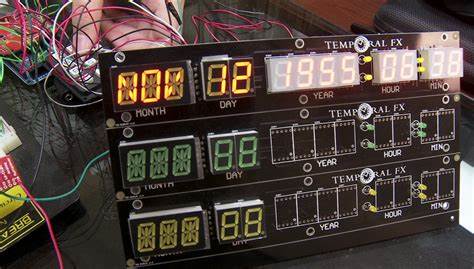

В мире создания точных и функциональных кинопропов особое место занимает проектирование светодиодных дисплеев для временных цепей, вдохновленных культовой франшизой «Назад в будущее». Разработка подобного устройства требует не только технических навыков, но и глубокого понимания оригинальных компонентов, их размеров и работы, чтобы добиться как визуальной аутентичности, так и надежного функционирования в современном контексте. Исходным материалом для исследований служат оригинальные дисплеи из фильма. Важно отметить, что семисегментные дисплеи, изображенные в культовой сцене с временными цепями, скорее всего, представляли собой готовые коммерческие компоненты, доступные на рынке в те годы. Это объясняется логикой как внутреннего мира фильма — использование готовых модулей было бы естественным для изобретателя — так и с точки зрения кинопостановки, где создание сложных кастомных дисплеев было бы излишним.
Осмотр изображения с крупным планом выявляет присутствие десятичных точек и разграничивающих линий между цифрами, что подтверждает факт использования отдельных семисегментных модулей, что упрощало сборку и монтаж. Особенностью оригинальных семисегментных дисплеев является их «жесткий» шрифт с четкими углами, в отличии от современных моделей с закругленными формами. Черное лицевое покрытие дополняет выдержанный дизайн, создавая контраст и улучшая восприятие отображаемой информации. Это важный момент для воссоздания аутентичного внешнего вида. Интересный аспект представляют алфавитно-цифровые индикаторы, которые в фильме не были светодиодными.
Вместо этого использовались стеклянные пластины с маскировкой и накладным освещением от ламп накаливания. Несмотря на визуальную убедительность, такой метод не подходит для интерактивных проектов, требующих динамического изменения отображаемых данных, что делает необходимым поиск современных сегментных дисплеев или других решений. Для индикаторов, таких как «AM/PM» и секундные маркеры, применялись обычные светодиоды стандартного диаметра около 3 мм — общепринятый и доступный на рынке размер, который придает проекту дополнительное удобство с точки зрения компонентов и сборки. Чтобы точно подобрать компоненты, важно обратить внимание на габариты металлических корпусов, в которых заключены дисплеи. Их размеры, в частности 8.
5 дюймов по длине, 2.125 дюймов в высоту и 1.625 дюймов в глубину, обеспечивают ориентиры для расчета конкретных параметров излучающих элементов. Использование компьютерного моделирования в CAD-программах с масштабированием по заданным ориентирам помогает определить размеры цифр и отдельных дисплеев. Например, высота цифры, измеренная и скорректированная с учетом искажений, составляет около 0.
6 дюйма — размер, близкий к промышленно стандартному. Ширина же отдельных модулей варьируется в районе 0.5 дюйма, что подтверждается визуальным анализом снимков. При изучении алфавитно-цифровых дисплеев, хотя непосредственно замеры затруднены из-за стеклянной конструкции, возможен анализ характеристик текста и характера расположения символов. Размеры отдельных элементов, ширина символов и расстояние между ними формируют представление о масштабах и оптимальных параметрах будущих световых панелей.
Интересно, что реставрационные работы, выполненные в 2013 году и документированные в фильме Outatime, предложили дополнительные данные и технические детали. Реставрационная команда использовала семисегментные дисплеи с высотой цифры 0.6 дюйма и шириной немного менее 0.5 дюйма, что согласуется с изначальным анализом. Также применялись 14-сегментные алфавитно-цифровые дисплеи, с тремя символами в одном блоке, и светодиоды стандартного размера, что говорит о стремлении реставраторов сохранить как внешний вид, так и техническую функциональность.
Технические характеристики для реализации проекта окончательно сформировались на основе анализа как оригинала, так и реставрационных данных. Для алфавитно-цифровых дисплеев подойдут 14-сегментные модули с высотой символа около 0.6 дюйма, шириной около 1.54 дюйма и высотой панели около 0.9 дюйма.
Семисегментные элементы должны быть размером около 0.6 дюйма в высоту и 0.5 дюйма в ширину с черным лицевым покрытием и «жестким» шрифтом. Использование светодиодов диаметром 3 мм для индикаторов времени и состояния также входит в оптимальный набор компонентов. Важным аспектом является выбор дисплеев с общим катодом, что обеспечивает совместимость с интегральными драйверами HT16K33, хотя возможно использование других драйверов при необходимости эксплуатации общих анодов.
Несмотря на то, что идеально совпадающие с оригиналом дисплеи изъяты из массового производства или встречаются с трудом, поиск близких аналогов и их предварительная оценка позволяют достичь высокого уровня реализма и удобства использования. Постоянное сравнение с архивными кадрами, изучение реставрационных проектов и применение фотограмметрии существенно повышают точность выбранных компонентов. Создание временных цепей с использованием тщательно подобранных светодиодных дисплеев не только возвращает атмосферу легендарного фильма, но и помогает расширить границы технических возможностей современных электронных устройств для рекреации и хобби. Благодаря тщательному исследованию всех деталей и параметров, процесс проектирования становится систематичным и оправданным, а итоговый результат — функциональным, надежным и эстетичным. Путь создания аутентичных светодиодных дисплеев для временных цепей лежит через глубокое понимание устройства оригинальных элементов, правильный подбор технических параметров и использование современного оборудования для моделирования и измерения.
Комплексный подход позволяет воплотить мечты поклонников и мастеров по созданию реквизита, сочетая точность, практичность и уважение к оригинальному дизайну.
