Monochrome 2: уникальная бесшумная 7.5-литровая система Strix Halo с кастомным охлаждением

Биткойн Цифровое искусство NFT

Monochrome 2 — это амбициозный и уникальный проект, представляющий собой полностью фанлесс-систему объёмом всего 7.5 литров, созданную на базе платформы Framework Desktop с использованием процессора AMD AI MAX+ 395 и 64 ГБ объединённой памяти. Данная сборка нацелена на демонстрацию возможностей кастомного пассивного охлаждения в компактном корпусе высокого класса и является настоящим вызовом для энтузиастов малогабаритных ПК. Создатель проекта, известный под ником TheJiral, поставил перед собой задачу проверить, возможно ли добиться эффективного теплоотвода 140 ватт тепловой мощности без использования вентиляторов, что требует нестандартных инженерных решений и точного расчёта термических характеристик компонентов. Основой системы выступает фреймворка-базовая материнская плата Framework Desktop Mainboard, о которой известно достаточно много благодаря открытой технической документации и 3D-моделям, опубликованным производителем.

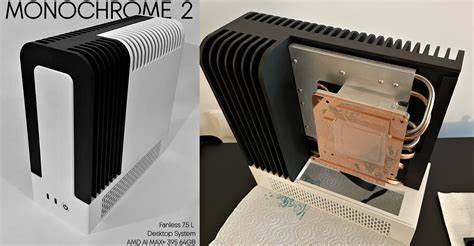

Несмотря на удобство этих данных, для создания эффективного системы охлаждения пришлось сделать ряд собственных предположений и точных измерений, особенно касающихся расположения VRM и других важных элементов на плате. Примечательно, что TheJiral разработал индивидуальную холодную пластину, которая должна обеспечить прямой контакт с процессором и рассеивать тепло на специально изготовленный радиатор. Главной гордостью проекта стал массивный радиатор, изготовленный с использованием CNC-фрезеровки и проволочной резки, технологиями, требующими высокой точности и опыта. Радиатор весом около 5 кг выполнен из алюминия и имеет сложную форму с наклонёнными узкими рёбрами для увеличения площади поверхности и улучшения теплообмена с воздухом. Интересно, что радиатор вдохновлён коммерческими решениями, которые рассчитаны на рассеивание около 33 ватт при дельте температуры в 30 градусов, однако размеры и конфигурация Monochrome 2 позволяют предположить эффективность порядка 120-140 ватт в тех же условиях.

Для максимального распределения тепла в конструкции применяются медные тепловые трубки, которые с помощью нескольких изгибов и индивидуальных форм передают энергию на разные части радиатора, улучшая общую эффективность охлаждения. Особое внимание уделялось именно формовке тепловых трубок. Сложность заключалась в необходимости аккуратно и без повреждений гнуть их в нескольких местах, что повлияло на выбор типа трубок — гребёнчатые (grooved) оказались неподходящими из-за жесткости и риска деформации, тогда как сетчатые и спечённые варианты показали себя лучше в плане гнущихся качеств. Был разработан специальный 3D-печатный шаблон для проведения точных изгибов, что позволило обеспечить необходимую геометрию и избежать критических повреждений трубок. Система питания также была предметом тщательного выбора и компромиссов.

В проекте использовался HDplex 250 Вт GaN блок питания без вентилятора, обладающий необходимым уровнем выходной мощности по 12-вольтовой линии (около 240 Вт) для стабильного питания системы. Хотя мощность кажется на пределе, учитывая отсутствие Wi-Fi и минимальное количество активных устройств, проектировщик считал, что энергопотребление останется в разумных пределах. В качестве запасного плана предусмотрена возможность установки более мощного 500 Вт преобразователя с внешним блоком питания, что позволит повысить стабильность при пиковых нагрузках, хотя это и предполагает отказ от полностью пассивного блока, что противоречит духу проекта. Одним из ключевых элементов стали и другие компоненты системы. TheJiral выбрал SATA-накопитель WD SN7100 на 2 ТБ, обладающий не только высокой производительностью, но и исключительной энергоэффективностью, с потреблением до 4 Вт под нагрузкой и около 2 Вт в игровых режимах.

Такой выбор помогает поддерживать низкую тепловую нагрузку и увеличивает шансы на успешную работу без вентиляторов. Важным аспектом стало понимание тепловых потерь на различных этапах передачи тепла: от теплораспределителя процессора через медный кулер до тепловых трубок и радиатора. Несмотря на наличие технических данных и расчётов, автор проекта признаёт, что точные потери будут известны только после физического тестирования собранной системы. Это подчёркивает экспериментальный характер Monochrome 2 и стремление к инновациям в сегменте тихих и компактных ПК. Монтаж системы и этапы сборки показали, что при весь инженерный прогресс необходима гибкость и готовность к модификациям «последней минуты».

Пока отсутствует материнская плата, окончательная подгонка элементов, насколько хорошо контактируют тепловые элементы, остаётся вопросом, требующим практической проверки. Однако имеющиеся фотографии и отчёты показывают, что конструкция уже весьма близка к завершению и имеет исключительный внешний вид, сочетающий промышленную эстетику с высокотехнологичным функционалом. Реакция сообщества профессионалов и энтузиастов была весьма положительной, с похвалами за декоративное исполнение, инженерную прозорливость и детальный разбор сложностей при реализации проекта. Некоторые пользователи выразили интерес узнать больше о производственных этапах, что говорит о высокой ценности опыта и знаний, полученных в процессе. Также обсуждались вопросы возможного влияния анодирования на тепловые характеристики радиатора, где автор пояснил, что внешние чёрные части анодированы для улучшения теплоотдачи, а внутренние — неокрашены для минимизации термического сопротивления интерфейсов.

Интересно, что на фоне отсутствия масштабного распространения подобных платформ отмечается нехватка фанлесс-блоков питания в нужных габаритах и с подходящей мощностью. Это подчёркивает, что Monochrome 2 — это не просто сборка конечного пользователя, а шаг в сторону развития технических решений и составление базы для будущих проектов с высокими требованиями к пассивному охлаждению и компактности. Общая картина монолитной системы говорит о том, что Monochrome 2 успешно представляет нишу эксклюзивных кастомных ПК, где инженерия и дизайн тесно переплетены с желанием создавать бесшумные и максимально эффективные устройства на базе современных процессоров. Если технология окажется практичной и надёжной, это может стать маяком для дальнейших разработок малыми сериями компактных решений без вентиляторов, способных конкурировать по производительности с более крупными и шумными аналогами. В заключение, Monochrome 2 — это уникальный сплав инженерной смекалки и страсти к техническим инновациям.

Проект демонстрирует, что при наличии глубоких знаний, терпения и творческого подхода возможно реализовать действительно бесшумный высокопроизводительный ПК с эффективным пассивным охлаждением в объеме менее 8 литров. Это не только отражение актуальных трендов в микроинформатике, но и возможность для сообщества энтузиастов вдохновляться и развивать собственные идеи на прорывном уровне.
