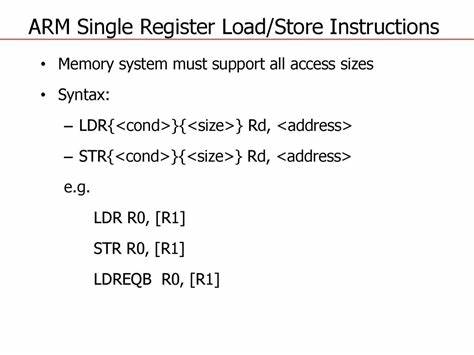

Архитектура ARM64 становится все более востребованной благодаря своей эффективности и производительности, особенно в мобильных устройствах и серверных системах. Многие разработчики, работающие с низкоуровневым программированием или оптимизацией под ARM, сталкиваются с необходимостью понимания базовых команд загрузки и записи данных. Инструкции LDR (load register) и STR (store register) являются ключевыми элементами для работы с памятью в ARM64, позволяя загружать данные из памяти в регистры и наоборот. Понимание их работы значительно облегчает разработку, отладку и оптимизацию программ. ARM64 располагает 31 общим регистром общего назначения с номерами от 0 до 30, которые могут работать как с 64-битным форматом (обозначаемые буквами X) так и с их младшими 32-битными частями (обозначаются маркировкой W).
Например, регистр X0 – это 64-битный, а W0 – его младшие 32-бита. Использование разных версий регистра указывает процессору, оперировать ли с 64-битными или 32-битными данными. При работе с 32-битными регистрами верхние 32 бита обнуляются, что важно учитывать при смешивании операций. Инструкция LDR предназначена для загрузки значения из памяти в регистр. Существует несколько вариантов использования этой инструкции.
В простейшем виде можно загрузить значение из заранее известного адреса или метки. Например, при работе с переменными в сегменте данных, лейбл переменной указывает на адрес в памяти, где хранятся данные. Инструкция ldr x0, var2 загрузит значение по адресу var2 в 64-битный регистр x0. При этом, важно учитывать порядок байт, так как ARM64 использует так называемый малый порядок байтов (little-endian), где младший байт значения хранится по самому младшему адресу. Понимание маленького порядка байт (little-endian) является ключевым для анализа успешности операций LDR и STR.
Он предполагает, что при записи значения, например 0x00000006, байты будут храниться в памяти начиная с самого младшего по адресу: 0x06 по наименьшему адресу, а затем последовательно более старшие байты. Это влияет на способ интерпретации данных и на правильность вывода из памяти. Еще одним видом применения инструкции LDR является использование косвенной адресации. Вместо загрузки с фиксированного адреса метки, сначала в регистр загружается адрес переменной, а далее выполняется загрузка значения по этому адресу. Такой способ позволяет динамически оперировать с адресами при работе с массивами или структурами.
Например, инструкция ldr x1, =var2 загрузит в x1 адрес переменной var2, а затем команда ldr x0, [x1] загрузит непосредственно само значение, хранящееся по этому адресу в память. В противоположность LDR инструкция STR записывает данные из регистра обратно в память. Это важный механизм взаимодействия с оперативной памятью и сохранения результатов вычислений. Запись переменной с помощью STR позволяет изменять содержимое памяти, что востребовано во многих алгоритмах и программных логиках. Примером может служить код, который изменяет значение переменной var2, записывая новое значение через регистр.
Если перед этим в регистр находится число 5, а затем команда str x1, [x3] делает запись по адресу, содержащемуся в x3, то содержимое памяти будет обновлено. Для понимания реальной работы с памятью и регистрами важно представлять себе внутреннюю организацию адресного пространства и размещения данных. В примерах, которые традиционно приводятся, используется статический сегмент данных с константами или переменными, размещенными в памяти с помощью директив ассемблера. Значения .word 5 или .
word 6 указывают на 32-битные слова с целыми числами, сохраненными по смещению в сегменте данных. Отладка и анализ кода с использованием дизассемблеров позволяет проследить первый загрузочный этап приложения, увидеть константы в памяти и понять, как именно инструкции LDR и STR влияют на регистры и память. Данный подход способствует более глубокому пониманию архитектуры ARM64 и корректному применению команд загрузки и записи. Особое внимание следует уделять нумерации и назначению регистров в ARM64. Регистры с номерами до 30 доступны для общих задач, а регистр с номером 31 не существует в классическом понимании.
Он трансформируется либо в стековый указатель SP, либо в нулевой регистр (XZR или WZR), служащие для особых целей: последний возвращает всегда ноль при чтении и игнорируется при записи, а SP указывает на текущее состояние стека. Это дополнительно влияет на интерпретацию некоторых инструкций нагрузки и сохранения данных. Важной особенностью можно считать и тот факт, что при работе с 32-битными регистрами верхние 32 бита регистра обнуляются, что может непреднамеренно затирать данные, если смешивать операции с 64-битной и 32-битной версией регистра без должного учета. Практическое понимание инструкций LDR и STR имеет прямое влияние на корректность работы программ, оптимизацию кода и умение эффективно управлять ресурсами процессора. Многие примеры, распространенные в учебных материалах и на практике, демонстрируют именно такие операции с загрузкой чисел из памяти и выводом результатов через системные вызовы, что помогает закрепить навыки.
Современные компиляторы и ассемблеры предоставляют удобные средства работы с символами и переменными, но при глубоком погружении в архитектуру и оптимизацию важно владеть знаниями на уровне команд. Сочетание инструкций LDR и STR с арифметическими и логическими операциями на регистрах формирует основу для более сложных программных решений. Разработка для ARM64 требует понимания как общих принципов работы процессора, так и тонкостей, связанных с особенностями выбранной платформы и операционной системы. Именно поэтому инструкция LDR не ограничивается простой загрузкой, а может использоваться с разнообразными формами адресации, например с непосредственным смещением, индексированием и автoинкрементом, что значительно расширяет ее возможности. Инструкция STR, в свою очередь, не только отвечает за сохранение данных, но и служит средством создания стека вызовов, записи контекста и других механизмов, важных для создания стабильного и быстрого программного обеспечения.
