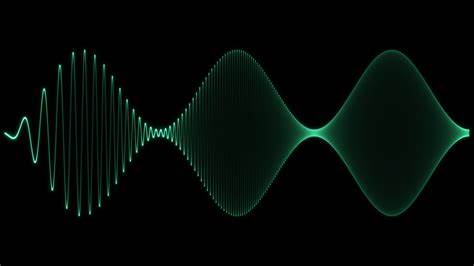

Аналоговые осциллоскопы многие десятилетия остаются эталоном визуализации электрических сигналов благодаря своей уникальной технологии отображения, основанной на использовании фосфорных экранов. Одной из самых привлекательных и важных характеристик таких устройств является эффект послесвечения — когда изображение, сформированное электронным лучом, постепенно затухает и оставляет за собой цветовые градации и световые полутона, которые безусловно сложно воспроизвести в современных цифровых системах. Алгоритмы имитации послесвечения фосфора представляют собой сложный симбиоз физики, инженерии и компьютерного моделирования, призванный максимально точно воссоздать визуальные особенности аналоговых устройств в цифровом формате. В данной статье мы рассмотрим принципы работы фосфорных экранов, причины эффектов послесвечения, а также подробно разберем современные методы и алгоритмы их моделирования, которые применяются для создания реалистичных изображений осциллограмм в цифровых осциллоскопах и программном обеспечении. Исторически аналоговые осциллоскопы построены на основе электронно-лучевой трубки, где электронный пучок сканирует поверхность фосфорного экрана, возбуждая светящийся слой.
Цвет и интенсивность свечения фосфора зависят от скорости движения луча и времени взаимодействия с конкретной точкой экрана. Из-за физической природы фосфора, свет не исчезает мгновенно после того, как луч ушел с данной точки, а затухает с определенной характеристикой времени, что создает эффект послесвечения. Этот эффект придает изображению уникальное качество, проявляющееся как в мягких градиентах светимости, так и в возможности визуально оценивать динамику и особенности сигнала — например, шумы и модуляции. Современные цифровые осциллоскопы пытаются воссоздать эти эффекты с помощью так называемой цифровой технологии фосфора (Digital Phosphor Technology). Тем не менее, несмотря на значительный прогресс, цифровые модели по-прежнему испытывают трудности с точным воспроизведением динамического и цветового диапазона аналоговых дисплеев.
Основные барьеры связаны с ограничениями мощности обработки данных, скоростью выборки и качеством экрана. Одним из самых актуальных вопросов стала разработка алгоритмов, которые не только отрисовывают линии сигналов, но и учитывают временный аспект изменения интенсивности свечения и его пространственное распространение. Для реализации реалистичного алгоритма имитации фосфорного послесвечения необходимо учитывать несколько ключевых факторов: непрерывность рисования линии, зависимость интенсивности цвета от скорости движения электронного луча, предстательное заполнение промежутков между отсчетами дополнительными точками, расползание свечения между соседними элементами и постепенное затухание освещенности во времени. Первая сложность заключается в том, что обычная отрисовка линии между точками сигнала не отражает особенности физического процесса. Простое соединение точек прямыми отрезками не передает вариаций в интенсивности светимости, связанных с изменениями скорости луча.
Чтобы смоделировать этот эффект, применяется сплайн-интерполяция – метод построения плавных кривых, который создает большое количество дополнительных точек между исходными отсчетами. Таким образом, на участках с меньшим расстоянием между точками получается повышенная плотность «лучей», что в дальнейшем приводит к увеличению светимости, а более редкие точки создают изображение с разреженным свечением. Этот подход одновременно улучшает сглаженность линий и позволяет по-разному варьировать интенсивность на разных участках сигнала. Другой важный момент — моделирование светового «ореола» или свечения вокруг линии сигнала. Оно связано с физическим рассеянием света в фосфорном слое и не следует стандартной гауссовой модели размытия, используемой во многих графических редакторах.
По экспериментальным данным и исследованиям световой эффект более точно описывается экспоненциальным распределением, что позволяет гораздо реалистичнее передать характерное сияние на аналоговых экранах. В алгоритмах применяется специальный экспоненциальный фильтр или ядро размывания, которое создает плавный переход от яркого центра линии к пониженной яркости по краям, имитируя реальный световой след электронной трубки. Наряду с пространственной составляющей, существенной является временная динамика свечения, то есть затухание интенсивности в зависимости от времени, прошедшего после прохождения электронного луча. Физика фосфора однозначно показывает, что интенсивность со временем снижается по экспоненциальному закону, что позволяет с высокой точностью воспроизвести эффект «послесвечения» и последующего исчезновения узора. В итоге, для каждого промежутка времени формируется обновление изображения, где новые точки рисуются с полной яркостью, а предыдущие подвергаются экспоненциальному затуханию, поддерживая иллюзию непрерывного свечения на экране.
При моделировании также учитывается специфика съемки реальных осциллограмм камерой. Камера имеет ограниченную выдержку, во время которой она собирает свет от всех участков экрана. Вследствие этого свет от ранее освещенных точек с затухающим освещением также попадает в кадр, создавая зрительное ощущение последовательного накопления и мерцания изображения. Поэтому при цифровом рендеринге имитируется этот эффект с помощью накопления интенсивностей точек за время выдержки, что позволяет избежать визуальных «разрывов» и создает ощущения плавности и реализма отображения. Преимущества использования описанных алгоритмов очевидны.
Во-первых, они устраняют распространённые артефакты компьютерной графики, такие как алиасинг и муаровые полосы, которые сильно портят восприятие осциллограмм в традиционных цифровых осциллоскопах. Имея возможность прорисовывать плавные кривые и эффектные световые переходы, цифровой образ становится значительно ближе к аналогу как с профессиональной, так и с визуальной стороны. Использование подобных алгоритмов дает серьезный толчок и в области образовательных программ и приложений, где задачи создания имитационных осциллографов проходят с максимальной реалистичностью воспроизведения. Разработчики программных решений могут создавать приложения, которые помогут инженерам, студентам и исследователям лучше понимать динамику сигналов, а также наблюдать тонкости их взаимодействия, опираясь на визуальные подсказки, которые раньше были доступны только на аналоговом оборудовании. Один из наиболее наглядных примеров применения такой технологии — рендеринг визуализации музыкальных сигналов.
Так называемое «Oscillofun» — музыкальный сигнал, специально созданный для воспроизведения не только через акустические колонки, но и на осциллографе в XY-режиме, иллюстрирует уникальные возможности современного моделирования. Этот музыкальный пример демонстрирует, как благодаря алгоритму воспроизведения послесвечения можно наблюдать многогранные световые узоры, которые не просто передают звук, но и создают завораживающие визуальные эффекты, свойственные аналоговым осциллоскопам. Обобщая, алгоритмы имитации послесвечения фосфора аналоговых осциллоскопов опираются на глубокое понимание физических процессов свечения, взаимодействия электронного луча с материалом экрана и передачи световой информации камерами. Используемые при этом сплайн-интерполяции для сглаживания, экспоненциальное размывание для создания ореола и временное экспоненциальное затухание для имитации послесвечения — являются залогом успешного цифрового моделирования. Постоянное совершенствование этих подходов открывает новые горизонты для инженерных решений, улучшая точность и красоту визуализации электрических сигналов в цифровой эпохе.
Будущее цифровых осциллоскопов будет напрямую связано с развитием вычислительных мощностей и экранных технологий, а также с совершенствованием алгоритмов, позволяющих реализовать эффект послесвечения с максимальной правдоподобностью. На сегодняшний день уже реализованные программы и проекты с открытым исходным кодом предоставляют исследователям и инженерам удобные инструменты для изучения и визуализации сигналов, подобно тому, как это делалось на традиционных аналоговых приборах. Таким образом, алгоритмы имитации послесвечения не только помогают сохранить наследие аналоговой техники, но и вносят новое качество и возможности в цифровую электронику и программное обеспечение.
