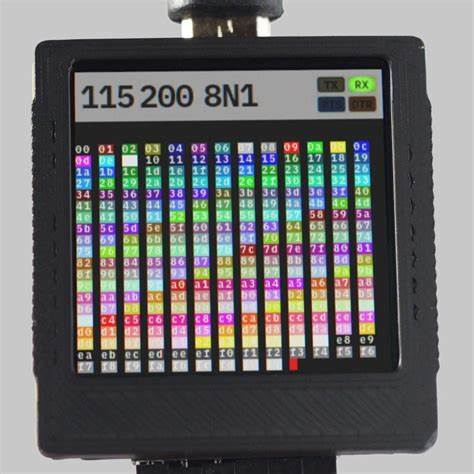

В современном мире интерфейсы связи между устройствами играют ключевую роль, и USB/serial адаптеры остаются неотъемлемым инструментом для инженеров и разработчиков. Одним из самых интересных и технологичных представителей этой категории является TermDriver — адаптер, разработанный с упором на качество передачи данных и комфортное визуальное отображение информации. Сердцем устройства выступает микроконтроллер RP2040, который обеспечивает уникальный уровень производительности и надежности. Следующий материал посвящен детальному рассмотрению прошивки TermDriver, тонкостям ее реализации и тем прорывным решениям, которые позволяют адаптеру демонстрировать впечатляющие технические характеристики и удобство использования. TermDriver занимает особое место на рынке USB/serial адаптеров благодаря своей идее — не просто передавать данные между UART и USB, но и одновременно отображать весь поток данных на ярком дисплее высокого разрешения.
Главной задачей прошивки становится обеспечение бесперебойной передачи информации, без хотя бы одной пропущенной буквы или символа. Прерывание данных или потеря символов сразу скажется на корректности отображения, поэтому разработчики стоит на страже надежности и синхронности процессов. Уникальность TermDriver в значительной степени связана с интеграцией 240x240 пиксельного дисплея на базе контроллера ST7789. Яркий экран с насыщенными цветами и высокими углами обзора помогает не просто фиксировать информацию, а визуально анализировать ее в реальном времени. Использование RP2040 дало возможность применить SPI-интерфейс для связи с LCD, что позволяет обновлять экран с частотой около 60 Гц.
Эта скорость обновления — не случайна, ведь человеческое восприятие требует плавности анимации и минимальной задержки при отображении новых данных. Первая сложность, с которой столкнулись создатели TermDriver, заключается в огромном графическом трафике. При разрешении 240 на 240 пикселей и глубине цвета в 18 бит, передача данных через SPI на частоте 60 кадров в секунду требует порядка 62 Мбит/с. Для микроконтроллера такого класса это скорее предел возможностей, чем стандартный рабочий режим. Чтобы справиться с этой задачей без существенных потерь качества, была выбрана компромиссная стратегия в виде снижения глубины цвета с 18 до 12 бит на пиксель.
Это решение не только уменьшает нагрузку на шину до примерно 41 Мбит/с, но и ускоряет работу цветового кодирования с точки зрения RP2040, благодаря чему графика остается яркой и контрастной. Архитектура RP2040 с двумя ядрами — та особенность, что превратила задумку TermDriver в реальность. Благодаря разделению ролей между ядрами достигается желаемый баланс быстродействия и надежности. Первое ядро занимается приемом и передачей данных между USB и UART, а также обновляет внутренний буфер памяти, где содержится массив символов и применяемых цветов. Второе ядро читает этот буфер, подсчитывает пиксели для экранного представления и с помощью DMA направляет данные в контроллер дисплея через SPI.
Такой метод позволяет разделить вычислительные задачи и избежать задержек или пропусков данных, даже при высокой скорости передачи и динамическом обновлении экрана. Следующая важная деталь — управление визуальными артефактами, в частности проблемы так называемого «разрыва изображения», или tearing. В идеале для устранения tearing используется двойная буферизация, при которой в процессе записи и чтения экранного содержимого задействованы два отдельных участка памяти. Поскольку контроллер ST7789 не поддерживает такую опцию аппаратно, разработчики TermDriver применили классическую технику “racing the beam”. Она заключается в синхронизации обновления экрана с вертикальной разверткой изображения — рендеринг начинается сразу после ее начала и идёт чуть медленнее сканирующей линии.
В результате визуальные обновления происходят плавно, минимизируя заметные артефакты, что особенно важно при прокрутке текста или изменении содержимого. Разработчики TermDriver также уделили большое внимание удобству пользователя и функциональности терминала. Работа с UART, воплощённая в программном обеспечении, учитывает все тонкости последовательной передачи, поддерживает сложные режимы коммуникации и обеспечивает защиту от ошибок. Это особенно ценно для инженеров, нуждающихся в максимально надежном инструменте для диагностики и отладки разных устройств. Появление TermDriver с продуманной прошивкой на базе RP2040 открывает новые горизонты для компактных, мощных и визуально привлекательных USB/serial адаптеров.
