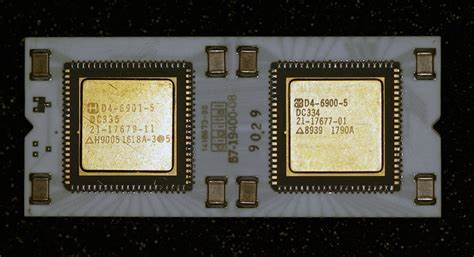

DCJ11 представляет собой уникальное достижение в истории микропроцессорной техники, объединяющее мощь и гибкость легендарной архитектуры PDP-11 на компактном керамическом кристалле. Разрабатываемый корпорацией DEC совместно с Harris, этот микропроцессор стал воплощением множества элементов, свойственных классической модели PDP-11/70, но уже с инновационной интеграцией на уровне чипа, что открывает перед разработчиками новые горизонты в построении собственных систем. Историческая значимость DCJ11 обусловлена тем, что в начале 80-х годов он считался передовым решением для создания минимальных и полнофункциональных вычислительных систем на базе 16-битной архитектуры. Его компактность и функциональная насыщенность сделали возможным возрождение интереса к PDP-11 как учебному, экспериментальному и даже практическому инструменту. В основе работы DCJ11 лежит 16-битная микропроцессорная архитектура с поддержкой 16-битных адресов и широко применяемым в то время Unibus интерфейсом.
Одной из ключевых особенностей является встроенный кристаллический осциллятор, который, в зависимости от поколения микросхемы, позволяет достигать частоты от 15 до 18 МГц, а на практике даже превышать эти показатели до 22 МГц, что считается внушительным для тех времён. Особое внимание уделяется таймингу рабочих циклов: внутренний минимальный цикл ЦПУ занимает четыре тактовых цикла, что в пересчёте на частоту осциллятора позволяет говорить о частоте выполнения команды порядка 3,75–4,5 МГц. Этот баланс между частотой тактирования и длительностью тактовых циклов обеспечивает стабильную и эффективную работу процессора, особенно при взаимодействии с внешними устройствами памяти и ввода-вывода. Структура циклов обработки информации в DCJ11 достаточно разнообразна и прекрасно адаптируется под различные виды операций. Среди основных выделяются короткие, или нестянутые циклы, которые занимают ровно четыре тактовых импульса и используются при ускоренном обращении к кэш-памяти или выполнении внутренних операций процессора.
Более длительные, так называемые растянутые циклы, применяются в случаях обращения к внешним устройствам с более длительным временем отклика или при поддержке операций прямого доступа к памяти (DMA). Контроль за завершением таких циклов осуществляется через сигнал CONT, без которого процессор не завершит текущий цикл и фактически будет ожидать отклика от внешних компонентов. При построении минимальной системы на базе DCJ11, интересной особенностью становится возможность обойтись лишь ограниченным набором внешних интерфейсов и устройств. Минимальный комплект включает в себя сам процессор, стабилизирующий тактовый генератор на основе внутреннего осциллятора, а также элементарную последовательную шинный интерфейс для взаимодействия с внешним миром. Всё остальное оборудование, включая память и периферию, может быть реализовано с помощью достаточно простого логического декодера и адресных линеек, что делает такую платформу привлекательной не только для инженеров, но и для экспериментаторов и энтузиастов.
Ещё одним значимым аспектом становится встроенный в микрокод двадцатипятилетней давности операционный диагностический монитор (ODT). Этот инструмент предоставляет базовое средство для тестирования и отладки систем, позволяя выполнять прямые запросы к внутренним регистрам процессора, редактировать память, запускать и останавливать программы. Несмотря на ограниченный набор команд, ODT полностью удовлетворяет потребности для работы с минималистичными системами, такими как известные инженерные реализации PDP-11/Hack. История и современность проектов, построенных на базе DCJ11, ярко демонстрирует не только актуальность, но и большую востребованность данного процессора в среде любителей ретро-вычислений. Один из пионеров в этой области, Брент Хилперт, создал версию компьютера PDP-11, собранного на макетной плате, мгновенно вызвав интерес и вдохновив целое сообщество на подобные реализации.
Его разработка представляет собой простую, компактную и одновременно функциональную платформу, часто служащую отправной точкой для дальнейших экспериментов и улучшений. Технические детали работы шины микропроцессора DCJ11 заслуживают особого внимания. Одним из отличительных признаков является использование мультиплексированной шины данных и адресов DAL0..21.
Комбинация этих линий с управляющими сигналами ALE (Address Latch Enable), AIO (Address/Input/Output), и BS (Bank Select) образует комплексный механизм для организации передачи данных и адресации. Сигнал ALE, отвечающий за фиксацию адресной части текущего цикла, играет ключевую роль в разделении передачи адреса и данных во времени. Это позволяет существенно уменьшить количество необходимых проводников, что критически важно при интеграции большого числа элементов на маленьком кристалле или системной плате. Управление внешней памятью и устройствами осуществляется путем анализа кодов AIO и BS. Bank Select предназначен для выбора конкретного типа устройства или области памяти, будь то внутренние регистры, внешние порты ввода-вывода или основные блоки оперативной памяти.
Такой подход обеспечивает простоту и гибкость адресации, что особенно удобно для минимальных систем, где желание свести к минимуму дополнительную логическую обвязку весьма велико. Одним из менее очевидных, но важнейших аспектов работы является синхронизация сигналов SCTL, STRB, BUFCTL и DV, которые обеспечивают корректное чтение и запись данных во всех режимах работы. SCTL сигнализирует о необходимости задержки или растягивания CPU-цикла, STRB используется для инициализации внешних состояний, а BUFCTL – для контроля направления данных на шине. Особое значение имеет и вход DV (Data Valid), который указывает процессору на готовность внешней памяти предоставить данные при долгих циклах чтения. Этот механизмы особенно важны для жесткой синхронизации с устройствами с переменной скоростью отклика.
Interrupts или прерывания в DCJ11 реализованы четырьмя отдельными входами с разными приоритетами, что позволяет эффективно обрабатывать внешние события и асинхронные сигналы. При возникновении запроса прерывания процессор инициирует специальный цикл опроса устройства, ожидающего прерывания, тем самым позволяя получить вектор прерывания, который определяет последовательность действий обработки. Такой подход не только отвечает классической архитектуре PDP-11, но и обеспечивает надежность и простоту реализации прерываний в минимальных системах. Касательно внешних сигналов и управления работой процессора, DCJ11 обладает не только базовыми управляющими входами – халт (HALT), инициализация (INIT) и линиями прерываний, но и вспомогательными, такими как PWRF (аварийное отключение питания), FPE (исключения с плавающей точкой), EVENT (специальное событие), DMR (запрос DMA), а также сигналами для тестирования и диагностики. Для полной реализации функционала микропроцессора без ущерба по надежности необходимо строго придерживаться рекомендаций по подключению этих линий и соблюдению временных параметров сигналов.
Важным элементом при проектировании систем на DCJ11 является правильное использование сигнала CONT, отвечающего за завершение растянутых циклов процессора. В минимальных системах, где внешняя логика минимальна или вовсе отсутствует, иногда этого сигнала подключают к SCTL или даже к земле, однако такие решения либо замедляют работу системы, либо сокращают продолжительность тактовых импульсов до неподходящих значений, что негативно сказывается на работе периферии. Практически успешное решение – соединение CONT с SCTL, что обеспечивает удлинение циклов и надежное управление сигналами записи и чтения. При этом увеличивается тактовое время, но повышается стабильность и совместимость с различными типами памяти и периферийных контроллеров. Для построения полной и работоспособной системы необходимо позаботиться и о надёжной фиксации мультиплексированных адресно-данных и управляющих сигналов.
Использование триггерных зажимов с положительным фронтом, таких как 74HCT574, позволяет надежно «запомнить» состояние сигнала ALE и в дальнейшем декодировать его для выбора конкретных областей памяти и устройств. Это значительно упрощает логику адресации и позволяет создавать системы с объемом памяти до 128 килослов с применением стандартных микросхем SRAM. Программное обеспечение, способное взаимодействовать с DCJ11, благодаря встроенному монитору ODT, хотя и ограничено в функционале, предоставляет все главные инструменты для разработки, отладки и управления минимальными вычислительными системами. Возможность загружать команды вручную, просматривать состояние процесса и напрямую управлять памятью делает DCJ11 привлекательным вариантом для учебных задач и разработки экспериментальных систем. Другим значимым аспектом является реализация паритетной проверки (PARITY) и управления ошибками, которая позволяет повысить надежность обработки данных и среагировать на аппаратные сбои посредством вызова соответствующих прерываний.
Дополнительные возможности, такие как MEMORY MISS и ABORT, служат для управления некорректными и несуществующими адресами, что критично при организации кэш-памяти и поддержки защиты памяти. Из всего вышесказанного становится очевидно, что DCJ11 – это не просто старый процессор, а эргономичный и гибкий инструмент, позволяющий создать полнофункциональную 16-битную архитектуру PDP-11 в компактном и современном формате. Для хобби и образовательных проектов он предлагает идеальный баланс между сложностью и функционалом, позволяя энтузиастам самостоятельно воспроизводить легендарный компьютер с множеством современных улучшений. В наше время, когда многие стремятся к освоению основ вычислительной техники и воссозданию исторических микропроцессоров, DCJ11 становится популярным объектом изучения и модернизации. Благодаря простоте минимальной системы, ресурсу доступной документации и устойчивой архитектуре, проекты на базе DCJ11 продолжают поддерживать живой интерес среди инженеров, инженеров-любителей и цифровых археологов.
Подводя итог, можно сказать, что микропроцессор DCJ11 – это замечательный пример инновационной интеграции классической архитектуры PDP-11 в компактном виде. Его технические особенности и универсальность делают его идеальной платформой для изучения архитектуры 16-битных систем, а также для разработки собственных вычислительных устройств любого масштаба и назначения. Он не просто отражает эпоху микроэлектроники прошлого, но и служит мостом к глубокому пониманию принципов работы современных вычислительных систем и микроархитектур.
