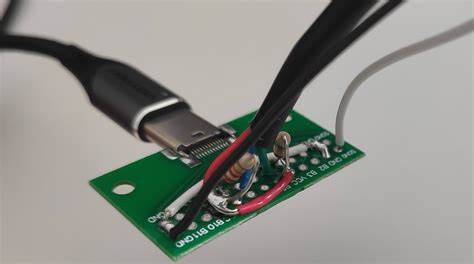

Chromebook давно завоевали популярность как доступные и надежные устройства для повседневного использования и образовательных задач. Однако для продвинутых пользователей и разработчиков часто возникает потребность перепрошить устройство, установить альтернативные операционные системы и получить доступ к инструментам отладки. В этом контексте особенно полезным становится SuzyQ - открытое аппаратное решение, представляющее собой простой кабель для закрытой отладки с breakout pcb, позволяющий работать с фирменной системой прошивки Chromebook, даже если она использует подписанные образы, такие как CR50. SuzyQ был создан в качестве простого и дешевле аналога оригинального кабеля SuzyQ, который изначально использовал сложный USB 3.1 кабель с встроенным хабом, что делало его достаточно дорогим и сложным в изготовлении.
Проект SuzyQ позволяет энтузиастам и профессионалам самостоятельно собрать и использовать устройство, не тратя много денег и не сталкиваясь с трудностями в эксплуатации. Конструкция SuzyQ предполагает компактную печатную плату размером 49 на 47 миллиметров, разработанную в свободных редакторах pcb-rnd и sch-rnd. Для изготовления применяются широко доступные USB-C breakout платы, которые могут комплектоваться либо мужским, либо женским разъемом USB 3.1. Важно отметить, что мужская версия применяется с верхней стороны платы, а женская крепится снизу - это необходимо для правильного направления сигнальных линий и надежной работы устройства.
SuzyQ поддерживает до двух последовательных USB-портов ttyUSB0 и ttyUSB1, однако для большинства задач достаточно установить только один порт ttyUSB0, предназначенный для стандартной отладки и прошивки. Также стоит учесть, что питание 5V на кабелях не соединяется напрямую между USB-C и USB Type B разъемами, чтобы предотвратить возможные конфликты или повреждения при использовании оборудования с разными напряжениями питания. При необходимости 5-вольтовые линии легко общаются при помощи перемычек или резисторов низкого сопротивления, что позволяет адаптировать устройство под разные конфигурации подключения. К преимуществам проекта стоит отнести его простоту и возможность собрать устройство с минимальными навыками пайки. В набор входит небольшое количество компонентов, включая разъемы USB Type B, саму печатную плату, резисторы с номиналами 22 кОм и 56 кОм, а также перемычки.
Такой минимализм облегчает производство и снижает стоимость изделия. Более того, наличие открытых файлов с исходной схемой и расположением элементов дает пользователям возможность самостоятельно модифицировать или расширять проект согласно индивидуальным требованиям. Практическое использование SuzyQ показано на примере Chromebook Lenovo Ideapad с материнской платой GeminiLake и CR50 firmare. При подключении устройства к USB-C порту хоста и последующем подключении к ttyUSB0 с помощью терминала на Linux, например, minicom, появляется доступ к последовательной консоли, позволяющей управлять прошивкой и выполнять различные команды диагностики и отладки. Это значительно упрощает работу с прошивкой Chromebook и позволяет обойти встроенную защиту от установки неподписанного ПО.
В дополнение к технической стороне стоит отметить экономическую выгоду использования SuzyQ. В сравнении с оригинальными решениями стоимость данной платы и кабелей значительно ниже, что делает проект привлекательным для учебных заведений, разработчиков и любителей, желающих экспериментировать с Chromebook без риска серьезных финансовых потерь. Открытость проекта способствует развитию сообщества и обмену опытом между пользователями по всему миру. Chromebook в целом представляют собой экономичные и функциональные устройства, хорошо подходящие для учебы, программирования и повседневных задач при работе с GNU/Linux системами. Однако многие модели оснащены защитой на уровне микропрограммного обеспечения, которая затрудняет установку альтернативных операционных систем.
SuzyQ, как аппаратное средство, открывает двери для обхода таких ограничений, обеспечивая удобный интерфейс для коммуникации с обязательным компонентом безопасности - микроконтроллером CR50. Важно отметить, что применение SuzyQ требует аккуратности и внимательности. Несмотря на то, что устройство было протестировано и доказало свою эффективность на некоторых моделях Chromebook, возможны различия в аппаратных конфигурациях и версиях прошивки, что может привести к нестабильной работе или даже повреждению портов при неправильной сборке. Пользователям рекомендуется тщательно изучать документацию, следовать инструкциям по сборке и эксплуатации, а также иметь базовые навыки пайки и использования инструментов отладки. Для расширения возможностей SuzyQ совместим с внешними USB-концентраторами и адаптерами, что позволяет интегрировать устройство в более сложные системы, где требуется несколько последовательных портов для различного оборудования.
Такая гибкость делает SuzyQ универсальным инструментом для разработчиков, специалистов по безопасности и пользователей, желающих контролировать и модифицировать свои Chromebook. Открытость аппаратного обеспечения, лицензированного под TAPR Open Hardware License, гарантирует свободный доступ к проектной документации, чертежам и программному обеспечению. Это способствует свободному развитию проекта, созданию клонированных и модифицированных версий, а также совместной работе инженеров и энтузиастов для улучшения функциональности и удобства использования. SuzyQ не только упрощает процесс прошивки и отладки для владельцев Chromebook, но и расширяет границы применения популярных ноутбуков, позволяя использовать их в образовательных и инженерных целях с полноценным доступом к программному обеспечению на низком уровне. Благодаря этому планшеты превращаются в мощные инструменты для изучения операционных систем, программирования микроконтроллеров и системного администрирования.
Использование SuzyQ в сочетании с популярными дистрибутивами GNU/Linux, такими как Lubuntu, Ubuntu и другими облегчает переход на открытые программные платформы, расширяет функциональность и исключает зависимости от ограничений фирменных систем ChromeOS. Особенно это актуально для бюджетных моделей с ограниченной оперативной памятью и накопителями малого объема, где установка легковесных дистрибутивов обеспечивает комфортную работу и расширяет возможности пользователя. В современном мире, где защита и безопасность устройств становятся приоритетом, наличие инструментов вроде SuzyQ - важный элемент развития технологий с открытым исходным кодом и свободным аппаратным обеспечением. Этот проект демонстрирует, что доступность, простота и открытость могут идти рука об руку с профессиональным подходом к отладке и модификации сложных систем. На официальных ресурсах, посвященных Chromebooks и сообществу разработчиков, всегда можно найти последние инструкции и обновления относительно отключения подписей встроенного ПО CR50 и установки кастомных прошивок.
Это позволяет сохранить актуальность SuzyQ как инструмента и быть уверенным в его совместимости с новыми версиями устройств. Подводя итог, SuzyQ является уникальным решением, которое объединяет открытость, доступность и технологичность. Оно предоставляет пользователям Chromebook возможность влиять на свои устройства на уровне прошивки, развивать навыки работы с аппаратными интерфейсами и исследовать возможности современных мини-компьютеров без чрезмерных затрат и зависимости от производителей. .
