В мире встраиваемых систем отладка и программирование являются ключевыми этапами разработки, от которых напрямую зависит качество и надежность конечного продукта. Для этих целей используются разнообразные протоколы и устройства отладки, каждый из которых имеет свои преимущества и особенности. Основными протоколами для связи отладчика с микроконтроллером являются JTAG и SWD, а популярными аппаратными средствами для программирования и отладки - Jlink, Ulink и STlink. Понимание этих технологий критично для эффективной разработки и устранения неисправностей в embedded-проектах. JTAG (Joint Test Action Group) - это международный стандарт, закрепленный в IEEE 1149.
1, первоначально созданный для тестирования печатных плат и внутренних цепей микросхем. Со временем он стал универсальным протоколом для отладки микроконтроллеров, DSP и FPGA. Одна из отличительных особенностей JTAG - использование четырех основных линий: TCK (тестовый тактовый сигнал), TMS (управление тестовыми режимами), TDI (последовательный ввод данных) и TDO (последовательный вывод данных). Кроме того, для повышения стабильности системы иногда применяется линия TRST для аппаратного сброса тестового логического блока. Интерфейсы JTAG бывают разных конфигураций, наиболее распространены 14- и 20-контактные разъемы.

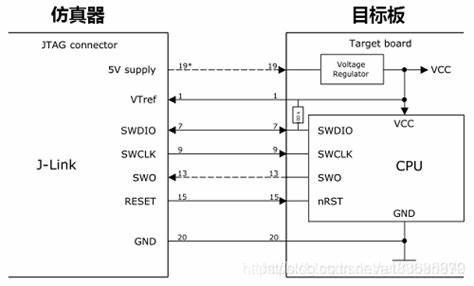

Благодаря стандартизации этот протокол получил широкое распространение и поддержку практически всеми производителями микроконтроллеров. JTAG обеспечивает доступ к внутренним регистрам процессора, памяти и периферии, что позволяет не только программировать флеш-память, но и пошагово выполнять код, устанавливать точки останова и просматривать состояние процессора во время выполнения программы. Несмотря на все преимущества, JTAG требует достаточно много контактов на микроконтроллере, что затрудняет применение в условиях ограниченного пространства и количества выводов. На смену ему пришёл более компактный протокол - SWD (Serial Wire Debug), разработанный компанией ARM специально для своих процессоров Cortex. SWD использует всего два сигнальных контакта - SWDIO (последовательный ввод/вывод данных) и SWCLK (тактовый сигнал), значительно экономя количество выводов и упрощая разводку платы.
SWD по функционалу не уступает JTAG и поддерживает все необходимые возможности для отладки и программирования микроконтроллеров. Это делает его идеальным выбором для современных систем с ограниченными аппаратными ресурсами и высоким уровнем интеграции. Благодаря тесной интеграции с архитектурой ARM, SWD часто можно встретить в разнообразных коммерческих и промышленного класса продуктах. Перейдя от протоколов к реализующим их аппаратным средствам, стоит отметить три наиболее популярных отладчика, которые широко применяются в индустрии - Jlink, Ulink и STlink. Каждое устройство имеет свои особенности и поддержку различных микроконтроллерных платформ.
Jlink - продукт немецкой компании SEGGER, который выделяется широкой поддержкой всех популярных интегрированных сред разработки (IDEs) и универсальностью. Он совместим со множеством микроконтроллерных архитектур, что обеспечивает его популярность среди профессиональных разработчиков и энтузиастов. Помимо классической поддержки JTAG, Jlink поддерживает SWD и даже протокол SWIM, характерный для STM8. Одной из интересных особенностей Jlink является встроенная функция On-Board Debug Probe (J-Link OB), которая обычно интегрируется прямо в отладочные или оценочные платы. Такая интеграция облегчает начальное знакомство с платформой и упрощает программирование без необходимости в дополнительном оборудовании.
Уникальный потенциал Jlink подчеркивается возможностью его "извлечения" из встроенных плат и использования в качестве отдельного программно-аппаратного комплекса. Такое решение дарит гибкость, позволяя разработчикам применять знакомые инструменты и в новых проектах, где на первоначальной плате встроенный Jlink отсутствует. ULink - отладчик, разработанный компанией ARM/Keil, ориентированный преимущественно на их собственную IDE Keil MDK. Это ограничение по программному обеспечению делает ULink менее универсальным по сравнению с Jlink, однако для пользователей Keil он обеспечивает надежное и стабильное решение с поддержкой как JTAG, так и SWD. ULink часто выбирают в случае интегрированного использования комплексных средств Keil, так как отладчик отлично взаимодействует с оптимизированными функциями IDE и предоставлением подробного контроля над процессом отладки.
STlink - официальное решение от STMicroelectronics, предназначенное для программирования и отладки микроконтроллеров STM8 и STM32. STlink поддерживает несколько протоколов - JTAG, SWD и SWIM (последний используется для STM8). В ассортименте STlink представлены разные аппаратные версии, начиная от базовой ST-LINK, ST-LINK/V2 и заканчивая более современным STLINK-V3SET, который предлагает повышенную производительность и расширенные функциональные возможности. STlink пользуется большой популярностью среди разработчиков на STM-платформах за счет официальной поддержки и интеграции с фирменным программным обеспечением и прошивками. Использование протоколов JTAG и SWD вместе с отладчиками Jlink, Ulink и STlink позволяет получить полный спектр инструментов для эффективного программирования, тестирования и отладки проектов на основе самых различных микроконтроллерных архитектур.
Выбор между этими инструментами зависит от требований к системе, необходимости поддерживать те или иные среды разработки и архитектуры, а также от заданий по оптимизации аппаратной реализации. В итоге, правильное понимание особенностей протоколов и возможностей отладчиков значительно повышает качество разработки и упрощает процесс поиска и устранения ошибок на любых стадиях жизненного цикла встроенного устройства. Оптимальное сочетание современного отладочного протокола с подходящим аппаратным решением создаёт прочную базу для успешной работы с микроконтроллерами и чипами следующего поколения. .
