Скользкая Тема: Исследуем Переменный Ток с Осциллографом В мире электроники и инженерии осциллограф является незаменимым инструментом. Он помогает инженерам, техникам и любителям визуализировать электрические сигналы, что существенно облегчает диагностику и разработку электронных устройств. В рамках этой статьи я расскажу о своем опыте с осциллографом, который, как оказалось, стал настоящим открытием для меня, особенно в контексте измерения переменного тока. Несколько месяцев назад я решился на давно запланированную покупку и приобрел осциллограф. Много лет я обдумывал этот шаг и откладывал различные проекты только потому, что у меня не было доступа к этому мощному инструменту.
С момента покупки я погрузился в исследования, прочитал массу статей и посмотрел видео по использованию осциллографов, но, как показало время, теоретических знаний недостаточно без практического опыта. Первым делом я решил проверить встроенные калибровочные сигналы осциллографа, чтобы убедиться в его работоспособности. Подключив щуп к каналу 2, синие метки на пробниках и гнездах сразу же указали на правильное соединение. Осциллограф, который я использую – Rigol 1054Z, имеет функцию автоматической настройки, которая автоматически подстраивает отображение сигнала. Попробовав это, я все же решил сделать все вручную, чтобы не терять навыков.
Измеряя параметры, я понял, что основным заданием осциллографа является проверка сигналов различных устройств. Сначала я измерил сигналы широтно-импульсной модуляции (ШИМ), полученные от микроконтроллера. Однако меня привлекла идея провести измерения на более высоком уровне – в моей домашней электрической системе. Я решил, что в этом контексте переменный ток станет отличным объектом для исследования. Как оказалось, у меня в запасе лежал старый ватт-адаптер на 12 В, который уже давно не использовался.
Внешний блок питания на 12 В постоянного и переменного тока стал источником переменного сигнала, который мне предстояло изучить. Тем не менее, я был озабочен безопасностью: не следует напрямую измерять сеть переменного тока, если у вас нет на то веской причины. Проведя некоторые расчёты, я понял, что этот адаптер предоставит необходимый сигнал, не подвергая меня опасности. Подключив адаптер и поднесший щуп к одному из проводов, я столкнулся с проблемой: куда подключить землю щупа? Зная, что один конец розетки горячий, а другой нейтральный, я осознал, что соединение щупа с «землей» может привести к потенциальной опасности. Важно помнить, что в случае использования трехцепного адаптера щуп может быть непосредственно связан с землёй; отключение переменного тока от «земли» меня вполне устраивало.

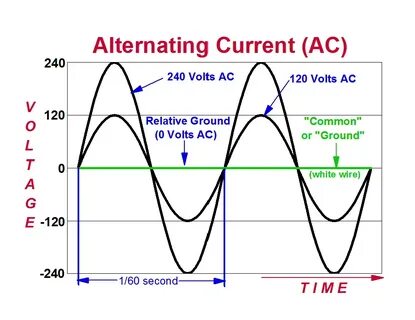

При подключении земли щупа и измерении я с удивлением обнаружил, что, хотя соединение было приемлемым, результат показывал размытые границы сигналов. На экране появился красивый синусоидальный сигнал, и я задумался о том, какие еще эксперименты можно провести. С помощью щупа, подключенного к вторичной обмотке трансформатора, я снова взглянул на его характеристики. Отметим, что большинство адаптеров с трехкратным заземлением, как правило, имеют один из выходов, связанный с «землей». Это важная особенность и тут стоит проявить осторожность.
При подключении щупа к активной сети, вы рискуете повредить осциллограф. Отметим, что трансформаторы снабжают нас изолированным выходом, и, следовательно, выход адаптера полностью безопасен для использования. На практике это означает, что я могу безопасно подключить щуп к любому из проводов адаптера и получать четкие данные сигналов. В случае же подключения к сети следует применять изолирующий трансформатор, поскольку это может привести к обрывам, которые повредят ваше оборудование. По мере того как я изучал, как с помощью осциллографа получать четкие данные, я убедился, что в случае хорошо заземленных адаптеров действительно можно получать положительные результаты.
Однако я никогда не упущу фактора неопределенности. Определенно, это учитывается в большинстве многоканальных систем. Взглянув на графики, полученные на экране осциллографа, мне стало интересно, как я могу улучшить свои результаты. В следующем квартале я запланировал эксперименты по выпрямлению переменного сигнала и преобразованию в сглаженное постоянное напряжение. Процесс построения схем на диодах для выпрямления давался достаточно легко, и вскоре мне удалось подключить все верно.
Каждый шаг планирования экспериментов обогащал меня глубокими знаниями о собственных концепциях. Я начал понимать, что измеряю не только параметры электрических сигналов, но и хаос, который везде вокруг меня. Это действительно непростое, но увлекательное занятие. Погружение в мир осциллографов открыло для меня новые горизонты и движения в идеях. Важно как можно больше практиковаться, чтобы убрать страх перед будущими экспериментами.
Мое знакомство с переменным током стало лишь началом, первые успехи осциллографа и переход на более сложные схемы вдохновляют меня на новые задачи. Отмечая этот путь, я с гордостью понимаю, что каждый из нас – это некоторый «Новичок», исследующий неизведанные территории. Будущее уже зовет меня, и я готов открыть новые горизонты в мире измерений и сигналов.
